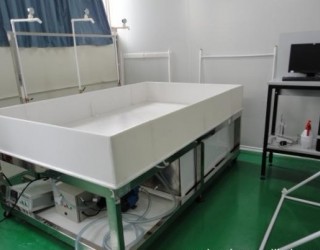

一、概述光伏組件濕漏電流絕緣水槽是為太陽能光伏組件行業特別設計的濕漏電流測試裝置1.1實驗?zāi)康模簻y(cè)試組件在潮濕工作條件下的絕緣性能，檢測雨、霧、露水或溶雪的濕氣是否進入組件內部電 路的工作部分,對其造成腐蝕、漏電、造成非安全事故1.2執行標準1.2.1 IEC 61646：2008  薄膜太陽光電模塊測試標準1.2.2 IEC 61215：2016  地面光伏(PV)模塊  設計質量和型式批準1.2.3 IEC 61730：2016  光伏(PV)組件的安全鑒定1.2.4 UL1703：2015     平板型太陽能組件安全認證標準1.2.5 GB/T 9535：2006  地面用晶體硅光伏組件設計鑒定和定型1.2.6 GB/T18911：2002  地面用薄膜光伏組件設計鑒定和定型二、測試設備構成2.1實驗水槽（絕緣測試水槽）2.2可調試樣架（選配）2.3控制臺2.4不銹鋼構架2.5液位控制三、濕漏電流試驗系統基本描述3.1型號：JK-PV-SLD3000D3.2濕漏電流試驗系統設備符合 IEC 61215：2005、IEC 61646：2008及 IEC 61730-2：2004規范標準3.3設備可任意設定試驗液體的加熱范圍3.4數字顯示即時溫度值3.5設備配備水位計可直接觀測水位，控制液體位高3.6測試項目：漏電流測試+接地電阻測試3.7組件尺寸：2000mm×1000mm（可定制）四、技術規格4.1試驗槽尺寸：3000*2000*250mm（W*D*H）（可定制）4.2外形尺寸：3120*2120*720mm（W*D*H） （可定制）4.3試驗溫度要求：22±3℃（本裝置）4.4液體電阻率：<3500Ω•cm    4.5電流源:大于500V4.6電源：AC380V,50Hz,25A 五、濕漏電流試驗系統5.1試驗水槽: 由厚度15mm 耐絕緣的 PVC 材料制成,5.2可調試樣架：采用鋁合金和鋼材（外包絕緣條）5.3配液加熱箱：316不銹鋼制成5.4控制臺：主體鋼質烤漆，大屏液晶控制器5.5主體構架：優質不銹鋼型材六、液體配置及操作6.1調配溶液（自來水＋洗滌液）6.2取一杯溶液，測試溶液的電阻系數，要求電阻率不大于 3500Ω•cm，且表面張力不大于 0.03N•m-1將溶液倒入玻璃槽中，里面的溶液要保證可以把電池板覆蓋6.3短接模組的輸出接線頭，然后與高壓絕緣測試儀的正極連接；通過一塊金屬片來連接溶液與測試儀的 負極6.4用水杯將溶液覆蓋組件，接線盒，導線6.5升高測試電壓至 500V 或者模組的zui大系統電壓（速度不超過 500V/S），持續 2 分鐘（IEC 61646-2008 為 1 分鐘）6.6讀取測試數據，判斷標準依據 IEC 61215-2016或 IEC 61646-2008 6.7將測試儀電壓降至 0，短接測試儀接頭來放電七、安全保護措施控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示7.1超溫保護裝置7.2逆相,缺相保護裝置7.4無熔絲開關過載保護7.5電機短路、過載保護7.6加熱器短路7.7缺水、溢水保護7.8線路保險絲及全護套式端子八、質量保證8.1公司已通過GB/T19001-2016 / ISO9001：2015質量管理體系認證，嚴格按照該管理體系設計和生產8.2現場安裝調試設備，并為客戶培訓操作使用人員8.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修8.4對保修期外的產品，我公司提供長期的技術服務8.5售后服務響應時間：24小時內響應
